Vilka handlingar krävs?

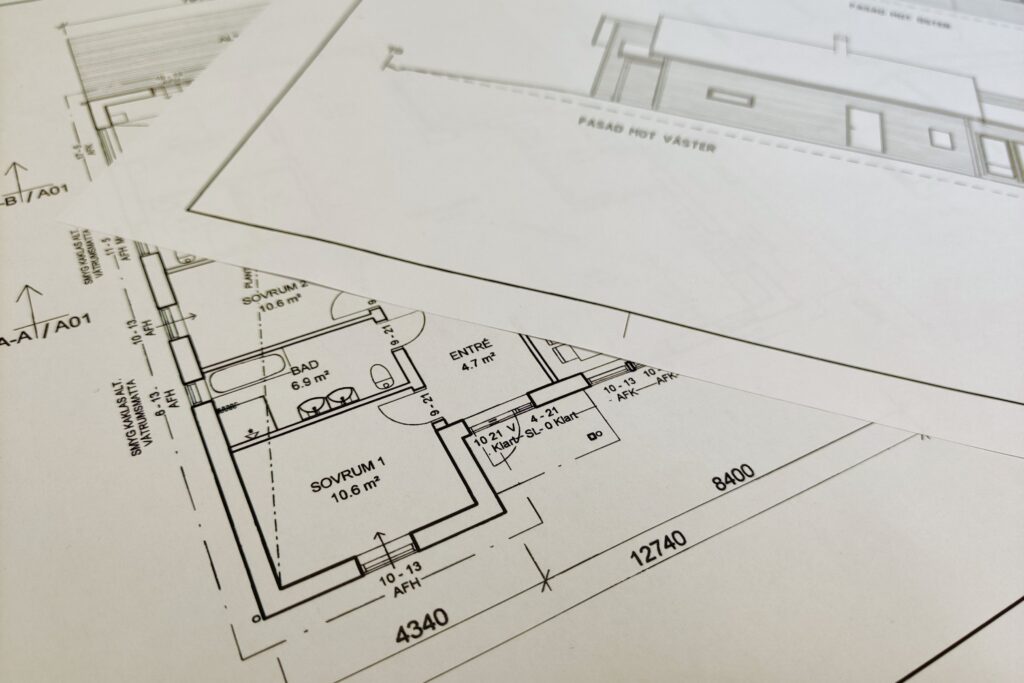

Fackmannamässigt utförda ritningar innebär att ritningarna uppfyller vissa minimikrav. Ritningarna kan vara ritade för hand eller gjorda med digitalt verktyg. Du kan göra ritningarna själv eller anlita en sakkunnig, exempelvis en arkitekt.

Ritningarna ska:

• Vara ritade med linjal med svarta linjer på vit bakgrund. Använd inte rutat eller linjerat papper om du ritar för hand.
• Vara skalenliga. Vanligtvis används skala 1:100 för plan- och fasadritningar. Skala 1:100 innebär att 1 cm på ritningen är 1 m i verkligheten.
• Vara måttsatta.
• Innehålla fastighetsbeteckning.
• Innehålla uppgifter om väderstreck.

• Ansökan.
• Planritningar.
• Fasadritningar. Samtliga berörda fasader ska redovisas.
• Sektionsritningar.
• Situationsplan* som visar byggnadens/tillbyggnadens placering. Avstånd till fastighetsgränser ska redovisas.
• Material- och kulörbeskrivning.
• Teknisk beskrivning alternativt konstruktionsritningar.
• Förslag till kontrollplan. Byggnadsnämnden kan i enskilda fall besluta att det inte behövs någon kontrollplan för enklare åtgärder.

*Kontakta oss för att få reda på vilket kartunderlag som krävs i ärendet. Om nybyggnadskarta krävs i ärendet görs beställningen via länken i sidofältet.

• Ansökan.
• Planritningar före och efter åtgärd.
• Verksamhetsbeskrivning.
• Tillgänglighetsutredning. Krävs oftast men kan i vissa fall undantas.
• Brandskyddsbeskrivning. Krävs oftast men kan i vissa fall undantas.
• Ventilationsprojektering. Krävs oftast men kan i vissa fall undantas.
• Förslag till kontrollplan. Byggnadsnämnden kan i enskilda fall besluta att det inte behövs någon kontrollplan för enklare åtgärder.

• Ansökan.
• Fasadritningar före och efter åtgärd.
• Situationsplan som visar vilken byggnad ändringen ska göras på (om det finns flera byggnader på fastigheten).
• Material- och kulörbeskrivning.
• Foton på byggnaden.
• Förslag till kontrollplan. Byggnadsnämnden kan i enskilda fall besluta att det inte behövs någon kontrollplan för enklare åtgärder.

• Ansökan.
• Situationsplan*. Parkeringsrutor, eventuella in- och utfartsvägar samt eventuella laddningspunkter och laddinfrastruktur ska redovisas.
• Redovisning av dagvattenhantering. Om oljeavskiljare ska installeras ska prestandadeklaration lämnas in samt placering redovisas på situationsplanen.
• Förslag till kontrollplan. Byggnadsnämnden kan i enskilda fall besluta att det inte behövs någon kontrollplan för enklare åtgärder.

*Kontakta oss för att få reda på vilket kartunderlag som krävs i ärendet.

• Ansökan.
• Ritningar som visar murens/plankets utformning.
• Situationsplan som visar murens/plankets placering. Avstånd till fastighetsgränser ska redovisas.
• Material- och kulörbeskrivning.
• Teknisk beskrivning alternativt konstruktionsritningar.

*Kontakta oss för att få reda på vilket kartunderlag som krävs i ärendet.

• Ansökan.
• Fasadritningar eller fotomontage som visar skyltens placering (om skylten placeras på en byggnad).
• Situationsplan som visar skyltens placering (om den är fristående).
• Skyltritning som visar skyltens mått, utformning och eventuell belysning.

• Anmälan.
• Planritning som visar eldstadens placering.
• Fasadritningar som visar skorstenens placering och höjd. Minst två fasader, en från gaveln och en från långsidan, ska redovisas. Skorstenen ska mynna minst 1 m över taktäckningen. Fasadritningar behövs inte om eldstaden ansluts till befintlig skorsten.
• Prestandadeklaration för eldstaden.
• Prestandadeklaration för skorstenen.

• Anmälan.
• Planritning som visar dragningar, flöden samt placering av don och aggregat.
• Produktbeskrivning.
• Förslag till kontrollplan.

• Anmälan.
• Planritning som visar placering av hissen
  Ventilationsprojektering.
  Förslag till kontrollplan.

• Anmälan.
• Planritning som visar rördragningar och eventuella håltagningar i bjälklag.
• Förslag till kontrollplan.

• Anmälan.
• Planritning som visar placering.
• Produktbeskrivning.
• Förslag till kontrollplan.

• Anmälan.
• Brandskyddsbeskrivning.
• Planritningar som visar utrymningsvägar.
• Fasadritningar som visar eventuella dörrar, utrymningstrappor, stegar, plattformar m.m.
• Förslag till kontrollplan.

• Ansökan/anmälan.
• Situationsplan som visar byggnaden som ska rivas.
• Foton på byggnaden som ska rivas.
• Förslag till kontrollplan.
• Rivningsplan.

• Ansökan.
• Situationsplan som visar var åtgärdens ska göras.
• Marksektioner.
• Förslag till kontrollplan. Byggnadsnämnden kan i enskilda fall besluta att det inte behövs någon kontrollplan för enklare åtgärder.

• Ansökan.
• Situationsplan som visar tänkt tomt, ungefärlig placering av byggnader och tänkte in-/utfartsvägar.
• Redogörelse för hur vatten och avlopp ska lösas.

• Ansökan.
• Situationsplan som visar byggnadens placering.
• Planritning.
• Fasadritning.
